Análise abrangente de tecnologias de processamento de chapas metálicas: principais pontos técnicos, desde dobra, estampagem até corte a laser

I. Processo de dobra: modelagem precisa para "dobrar a folha fina no formato desejado"

A dobra é um processo chave para realizar a conformação de peças no processamento de chapas metálicas. Seu núcleo é aplicar força externa à folha de metal fina cortada por meio de uma dobradeira para fazê-la sofrer deformação plástica e formar um ângulo e forma predeterminados. Por exemplo, os cantos das carcaças dos equipamentos e as bordas dobradas dos suportes dependem desse processo. Embora o processo de dobra pareça simples, ele possui requisitos extremamente elevados em equipamentos, parâmetros e operação. Um ligeiro desvio pode levar ao desmantelamento da peça. Seus principais pontos técnicos concentram-se principalmente em três aspectos.

1. Adaptação do material: a escolha do material base correto é a base para uma dobra bem-sucedida

Chapas metálicas de diferentes materiais e espessuras apresentam diferenças significativas na dificuldade de dobra e nos requisitos do processo, portanto o esquema precisa ser ajustado de acordo. A chapa de aço laminada a frio comum (SPCC) tem boa ductilidade e excelente desempenho de flexão, tornando-a o material de base de flexão mais comumente usado. O raio de curvatura pode ser controlado em 0,5-1 vezes a espessura do material; a placa de aço inoxidável (SUS304/316) tem alta resistência, mas uma tenacidade ligeiramente baixa e é propensa a rachar durante a flexão. É necessário um raio de curvatura maior (geralmente 1,5-2 vezes a espessura do material) e o óleo da superfície deve ser removido antes da dobra para evitar arranhões; a placa de alumínio é macia e fácil de deformar, portanto, a pressão deve ser controlada durante a dobra para evitar enrugamento, e matrizes de dobra especiais devem ser usadas para evitar que a adesão dos cavacos de alumínio afete a precisão. Além disso, a espessura do material também afeta o efeito de flexão. Materiais finos (≤1,5 mm) são propensos a retorno elástico e empenamento, portanto, a folga de flexão precisa ser reduzida e a força de pressão aumentada; materiais grossos (≥3 mm) requerem maior força de flexão e a resistência ao escoamento do material deve ser verificada para evitar danos à matriz.

2. Parâmetros do Processo: Capturando Detalhes para Evitar a Formação de Defeitos

Os principais parâmetros de dobra incluem ângulo de dobra, raio de curvatura e seleção da matriz. Os três devem cooperar entre si para garantir a precisão da conformação. O ângulo de curvatura precisa reservar um valor de retorno elástico de acordo com as características do material - após a dobra, a folha de metal fina produzirá retorno elástico devido à deformação elástica. O ângulo de retorno elástico da placa de aço laminada a frio comum é de cerca de 1-3°, e o do aço inoxidável é de cerca de 3-5°. Ao definir o ângulo de curvatura, o valor de retorno elástico correspondente deve ser adicionado com base no ângulo alvo para garantir que o ângulo formado atenda aos requisitos do projeto. O projeto do raio de curvatura deve levar em consideração os requisitos do produto e as características do material. Um raio muito pequeno causará estiramento excessivo e rachaduras no material, enquanto um raio muito grande afetará a resistência estrutural e a precisão da montagem. Normalmente, o raio de curvatura mínimo pode referir-se à fórmula Rmin=K×t (t é a espessura do material, K é o coeficiente, K=0,5 para chapa de aço comum, K=1,5 para aço inoxidável, K=1,0 para chapa de alumínio). Se o requisito do projeto for menor que o raio mínimo, o material deverá ser recozido antecipadamente para melhorar a ductilidade.

A seleção da matriz deve corresponder ao tamanho e formato da peça de trabalho: a matriz de dobra superior (punção) inclui matriz de borda reta, matriz de arco, matriz de faca afiada, etc. A matriz de arco é adequada para dobra de grande raio, e a matriz de faca afiada é adequada para dobra de precisão de pequeno ângulo; a largura da abertura da matriz inferior (cavidade da matriz) é geralmente de 6 a 10 vezes a espessura do material. Uma abertura muito estreita é fácil de danificar o material, e uma abertura muito larga aumentará a quantidade de retorno elástico. Além disso, a sequência de dobra deve seguir o princípio de "dentro primeiro, fora depois; pequeno primeiro, grande depois; complexo primeiro, simples depois" para evitar que a dobra subsequente interfira nas peças processadas e cause deformação da peça.

3. Controle de precisão: captando detalhes para garantir a consistência do lote

A precisão da dobra determina diretamente o efeito de montagem das peças, que precisa partir de dois aspectos: equipamento e operação. A dobradeira deve ser calibrada regularmente para garantir que o paralelismo da operação do controle deslizante e o desvio de planicidade da bancada não excedam 0,02 mm/m, e a matriz deve ser instalada firmemente com folgas uniformes; o operador deve posicionar com precisão a peça de trabalho e encaixar o bloco de posicionamento para evitar desvios. Durante a produção em massa, o tamanho deve ser inspecionado regularmente para corrigir os desvios dos parâmetros a tempo. Ao mesmo tempo, a velocidade de flexão e a força de pressão devem ser definidas de forma razoável. Uma velocidade muito rápida pode facilmente causar vibração na peça de trabalho, e uma velocidade muito lenta afeta a eficiência; força de pressão insuficiente fará a peça deslizar e força de pressão excessiva pode danificar a superfície do material.

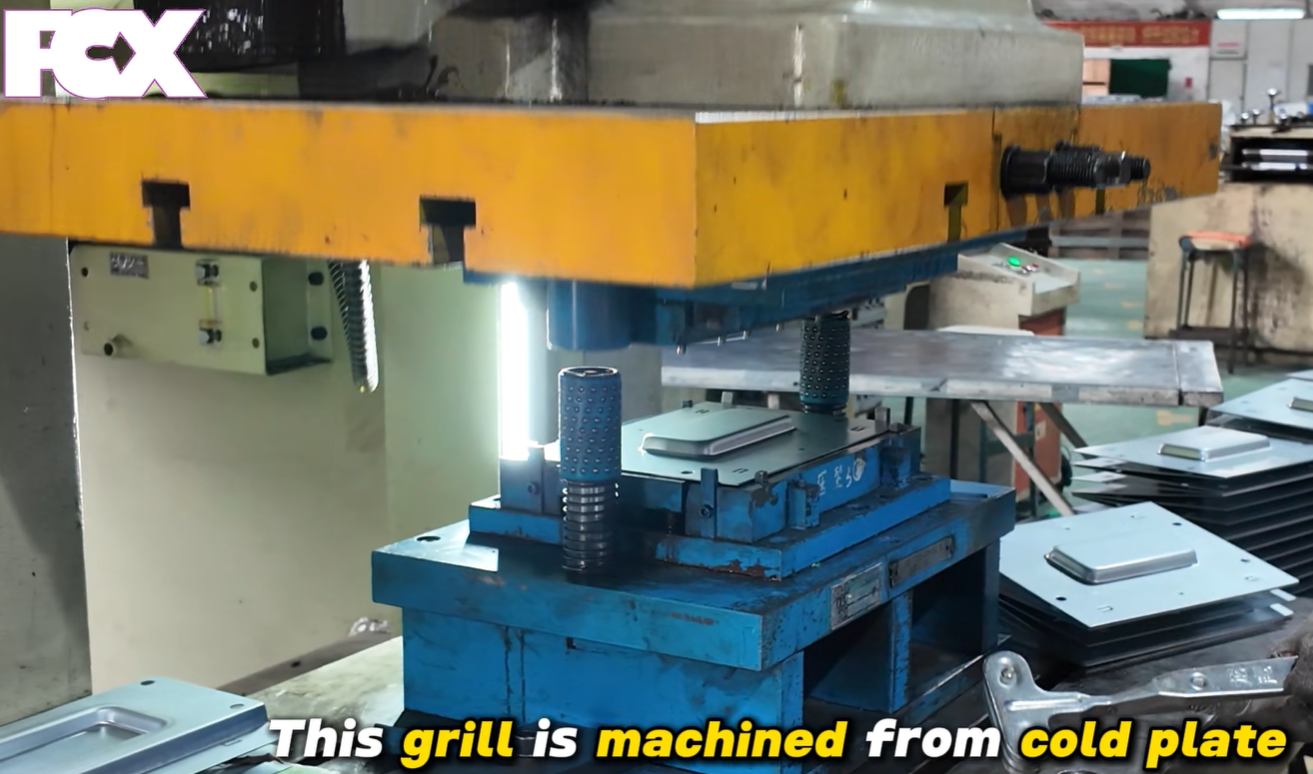

II. Processo de estampagem: produção em massa eficiente para obter "formação de precisão em lote"

O processo de estampagem é o principal meio para realizar a produção em massa no processamento de chapas metálicas. Seu núcleo é usar uma puncionadeira e uma matriz para aplicar pressão à fina folha de metal, fazendo-a sofrer deformação ou separação plástica, e produzir rapidamente peças de formatos específicos. Por exemplo, furos, saliências, ranhuras, etc. em peças de chapa metálica podem ser concluídos de uma só vez por meio de estampagem. As vantagens do processo de estampagem são alta eficiência, precisão estável e baixo custo, o que é adequado para produção em massa. Seus pontos técnicos concentram-se principalmente em matrizes, métodos de estampagem e controle de qualidade.

1. Matriz: a "ferramenta principal" da estampagem, determinando a precisão da peça

A matriz é a chave do processo de estampagem, o que afeta diretamente a precisão dimensional e a qualidade da aparência das peças. Uma matriz de alta qualidade pode realizar dezenas de milhares ou até centenas de milhares de estampagens, garantindo a consistência das peças do lote. A matriz é composta principalmente de punção, matriz, dispositivo de posicionamento e dispositivo de orientação. A folga entre o punção e a matriz deve ser rigorosamente controlada - uma folga muito grande causará rebarbas na borda da peça; uma folga muito pequena aumentará o desgaste da matriz e, ao mesmo tempo, causará entalhes na superfície da peça, até mesmo rachaduras. O material da matriz deve ser aço de alta resistência e alta resistência ao desgaste, e deve passar por tratamento térmico, como têmpera e revenido, para melhorar a vida útil e a precisão. Além disso, o design da matriz deve ser combinado com o formato da peça para evitar difícil processamento da matriz devido à estrutura complexa, e um ângulo de inclinação razoável deve ser reservado para facilitar a remoção da peça.

2. Métodos de estampagem: escolha sob demanda para se adaptar às diferentes necessidades de conformação

De acordo com as necessidades de processamento, a estampagem é dividida principalmente em duas categorias: estampagem de separação e estampagem de formação, com diferentes pontos técnicos para diferentes métodos. O núcleo da estampagem de separação é separar o material da chapa metálica de acordo com o tamanho do projeto. Os tipos comuns incluem puncionamento, corte, cisalhamento, etc. Por exemplo, fazer furos redondos e quadrados em peças de chapa metálica ou cortar o formato das peças. O segredo é garantir que o corte seja plano e livre de rebarbas e que o erro dimensional seja controlado entre ± 0,1-0,2 mm. A estampagem de conformação consiste em fazer com que o material da chapa metálica sofra deformação plástica por meio de pressão para formar formas como saliências, ranhuras e flanges. Os tipos comuns incluem desenho, dobra, gravação, etc. Por exemplo, a superfície curva da carcaça de um automóvel e a nervura de reforço de peças de chapa metálica. A chave é controlar a deformação uniforme e evitar defeitos como rugas, rachaduras e retorno elástico.

Para peças produzidas em massa, geralmente é adotado o processo de estampagem contínua, que integra vários processos (como puncionamento, estampagem, dobra) em um conjunto de matrizes. Através da ação contínua da puncionadeira, o processamento da peça é concluído de uma só vez, o que melhora muito a eficiência da produção. Para peças de pequenos lotes e formatos complexos, a estampagem de processo único pode ser adotada para ajustar com flexibilidade os parâmetros do processo e reduzir os custos de matrizes.

3. Controle de qualidade: evite defeitos comuns para garantir a qualificação do produto

Defeitos comuns no processo de estampagem incluem rebarbas, rugas, rachaduras, desvio dimensional, etc., que precisam de prevenção e controle direcionados. As rebarbas são causadas principalmente por folgas não razoáveis ​​​​ou desgaste da matriz, portanto, a folga da matriz deve ser ajustada a tempo e a borda da matriz retificada; as rugas são causadas principalmente pela espessura irregular do material, força de prensagem insuficiente ou design de matriz irracional, portanto, materiais de base com espessura uniforme devem ser selecionados, a força de prensagem aumentada e a estrutura da matriz otimizada; rachaduras são causadas principalmente por ductilidade insuficiente do material, velocidade de estampagem muito rápida ou borda da matriz muito afiada, portanto, materiais de alta qualidade devem ser substituídos, a velocidade de estampagem ajustada e a borda da matriz passivada. Ao mesmo tempo, as peças estampadas devem ser rebarbadas e polidas para garantir uma superfície lisa, servindo de base para o posterior tratamento superficial.

III. Corte a laser: supressão de precisão para desbloquear novas possibilidades de "processamento de formas complexas"

Com o desenvolvimento da fabricação em direção à precisão e inteligência, o corte a laser tornou-se gradualmente o principal processo de corte do processamento de chapas metálicas. Seu núcleo é usar um feixe de laser de alta densidade de energia para derreter e vaporizar a fina folha de metal para obter uma supressão de precisão. Comparado com o corte tradicional e estampagem, o corte a laser tem as vantagens de alta precisão, corte plano e forte flexibilidade. Ele pode cortar qualquer formato complexo sem matrizes e é adequado para processamento de peças em pequenos lotes, personalizados e de alta precisão. Seus pontos técnicos concentram-se principalmente nos parâmetros do laser, velocidade de corte e gás auxiliar.

1. Parâmetros do laser: correspondência precisa para equilibrar eficiência e precisão

Os principais parâmetros do corte a laser incluem potência do laser, tamanho do ponto e distância focal, que devem ser razoavelmente combinados de acordo com o material e a espessura do material. A potência do laser determina a capacidade de corte. Quanto mais espesso e duro for o material, maior será a potência do laser necessária - por exemplo, ao cortar chapa de aço laminada a frio com 1 mm de espessura, a potência pode ser definida para 500-1000W; ao cortar chapa de aço inoxidável com 5 mm de espessura, a potência precisa ser aumentada para mais de 2.000 W. O tamanho do ponto determina a precisão do corte. Quanto menor for o ponto, maior será a precisão do corte. Normalmente, o diâmetro do ponto de corte a laser pode ser controlado dentro de 0,1-0,3 mm, de modo que o erro dimensional da peça pode ser controlado dentro de ± 0,05-0,1 mm, o que é muito maior do que o processo de apagamento tradicional. A distância focal afeta o nivelamento do corte. A distância focal deve ser ajustada de acordo com a espessura do material para garantir que o feixe de laser fique focado na superfície do material, evitando defeitos como cortes inclinados e rebarbas.

2. Velocidade de corte: regulamentação razoável para equilibrar eficiência e qualidade

A velocidade de corte está intimamente relacionada à espessura do material e à potência do laser, e deve ser encontrado um equilíbrio entre eficiência e qualidade. Velocidade de corte muito rápida levará ao corte incompleto do material, resultando em defeitos como rebarbas e escória pendurada; uma velocidade de corte muito lenta aumentará a zona afetada pelo calor do material, levando à deformação da peça e reduzindo a eficiência da produção. Por exemplo, ao cortar placa de alumínio com 1 mm de espessura, a velocidade pode ser definida para 10-15m/min; ao cortar chapa de aço laminada a frio com 3 mm de espessura, a velocidade pode ser definida para 3-5 m/min. Além disso, para peças de formato complexo, a velocidade de corte deve ser reduzida adequadamente para evitar superaquecimento e deformação nos cantos.

3. Gás Auxiliar: Indispensável para Melhorar a Qualidade do Corte

No processo de corte a laser, a função do gás auxiliar é soprar a escória gerada durante o corte, resfriar o corte e evitar a oxidação da peça. Diferentes materiais requerem diferentes gases auxiliares. Ao cortar aço carbono, geralmente é usado oxigênio como gás auxiliar. O oxigênio pode reagir com o aço carbono para liberar muito calor, acelerar o processo de corte e soprar a escória, mas a pressão do oxigênio deve ser controlada para evitar largura excessiva de corte; ao cortar chapas de aço inoxidável e alumínio, o nitrogênio geralmente é usado como gás auxiliar. O nitrogênio é um gás inerte, que pode prevenir a oxidação da peça, garantir um corte plano sem camada de óxido e é adequado para peças com altos requisitos de qualidade superficial; ao cortar metais não ferrosos, como cobre e latão, pode-se usar argônio. O argônio tem um melhor efeito de resfriamento, o que pode efetivamente reduzir a zona afetada pelo calor e evitar a deformação da peça.

4. Cooperação coordenada dos três processos: criação de peças de chapa metálica de alta qualidade

Dobra, estampagem e corte a laser não existem de forma independente, mas cooperam entre si para formar um processo completo de processamento de chapa metálica. Normalmente, o processo de processamento é o seguinte: primeiro, a folha de metal fina é cortada no formato básico necessário por meio de corte a laser ou estampagem; em seguida, a conformação detalhada, como furos, saliências e ranhuras, é concluída através do processo de estampagem; finalmente, a forma final da peça é obtida através do processo de dobra. Algumas peças complexas também necessitam de processos subsequentes, como soldagem e tratamento de superfície.

Por exemplo, para o gabinete de controle elétrico de equipamentos industriais, primeiro, os componentes básicos como o painel e a placa lateral do gabinete são obtidos através do corte a laser; em seguida, furos de dissipação de calor e furos de montagem são perfurados no painel por meio do processo de estampagem; então, cada componente é dobrado e formado através do processo de dobra; finalmente, são realizados tratamentos de superfície subsequentes, como soldagem e pulverização de pó, para finalmente produzir gabinetes qualificados. Neste processo, o controle preciso dos três processos é indispensável - o corte preciso do corte a laser é a base, a conformação detalhada da estampagem é a chave e a moldagem precisa da dobra é a garantia. Somente quando os três cooperam entre si é que podem ser criadas peças de chapa metálica de alta precisão, boa aparência e alto desempenho.

V. Conclusão: A atualização tecnológica do processamento de chapas metálicas capacita o desenvolvimento da manufatura

Como os processos principais de processamento de chapas metálicas, dobra, estampagem e corte a laser determinam diretamente a qualidade e a eficiência da produção de peças de chapas metálicas e também afetam o desenvolvimento da fabricação downstream. Com a ascensão da Indústria 4.0 e da fabricação inteligente, o processamento de chapas metálicas está caminhando para a digitalização, automação e precisão. A ampla aplicação de máquinas de dobra CNC, linhas de produção de estampagem automática e máquinas de corte a laser de alta potência não apenas melhoram a precisão e a eficiência do processamento, mas também reduzem os custos de mão de obra, alcançando o equilíbrio entre a produção personalizada de pequenos lotes e a produção padronizada de grandes lotes.

Compreender os principais pontos técnicos do processamento de chapas metálicas pode não apenas nos ajudar a entender melhor os produtos de chapas metálicas que nos rodeiam, mas também fornecer referência para o pessoal envolvido na fabricação, aquisição, design e outros trabalhos relacionados. No futuro, com o progresso contínuo da tecnologia, a tecnologia de processamento de chapas metálicas será mais aprimorada e continuará a capacitar áreas como eletrônica, automóveis, cuidados médicos e equipamentos industriais, promovendo o desenvolvimento da indústria manufatureira em uma direção de maior qualidade e mais eficiente.
