Conhecimento básico de corte, flexão e soldagem

1. Tecnologias de corte: precisão em seu núcleo

Corte a laser

Utilizando lasers de fibra de 2-6kW, os sistemas modernos atingem ± 0,05 mm de precisão de corte em folhas de aço inoxidável de 0,5 a 20 mm. A zona afetada pelo calor é mantida abaixo de 0,3 mm através da modulação do pulso.

Corte de plasma

Ideal para materiais espessos (aço carbono de 8 a 50 mm), os sistemas de plasma operam a 3000 mm/min com tolerância a ± 1 mm. Os novos cortadores de plasma CNC com vários eixos permitem cortes de chanfros complexos para componentes marinhos.

Corte a jato de água

Empregando água de pressão ultra-alta de 60.000 psi, esse método de corte a frio processa materiais de 0,1-200 mm sem distorção térmica, particularmente benéfica para ligas de titânio e alumínio.

2. Técnicas de flexão: dominar a elasticidade de metal

CNC Press Frending

As prensas servo-elétricas com resolução de ângulo de 0,01 ° podem formar folhas de alumínio de 4 mm com precisão de ± 0,2 ° . O feedback de pressão em tempo real compensa o material Springback.

Rolo dobrar

Usados para curvas de grande raio (por exemplo, tanques cilíndricos), as máquinas de flexão CNC de 3 rolos podem moldar o aço suave de 20 mm com a reta de 0,5 mm/m.

Formação de folhas incrementais

Um método de fabricação digital para protótipos, o ISF usa uma ferramenta esférica para moldar gradualmente as folhas de 1 a 3 mm, reduzindo os custos de ferramentas em 80% em comparação com a estampagem.

3. Soldagem Essential: ingressar na ciência

Soldagem mig

75%AR/25%CO ₂ Misturas de gás produzem soldas de aço inoxidável de 3 mm a 15m/min, com profundidade de penetração atingindo 2,5 mm. As células MIG robóticas alcançam 99,2% de consistência da solda em quadros automotivos.

Soldagem a laser

Os lasers de 5kW focados criam soldas de folha finas de 0,2 mm a 50m/min, com distorção mínima para caixas eletrônicas. A soldagem híbrida a laser-mig agora preenche as lacunas de 8 mm na construção naval.

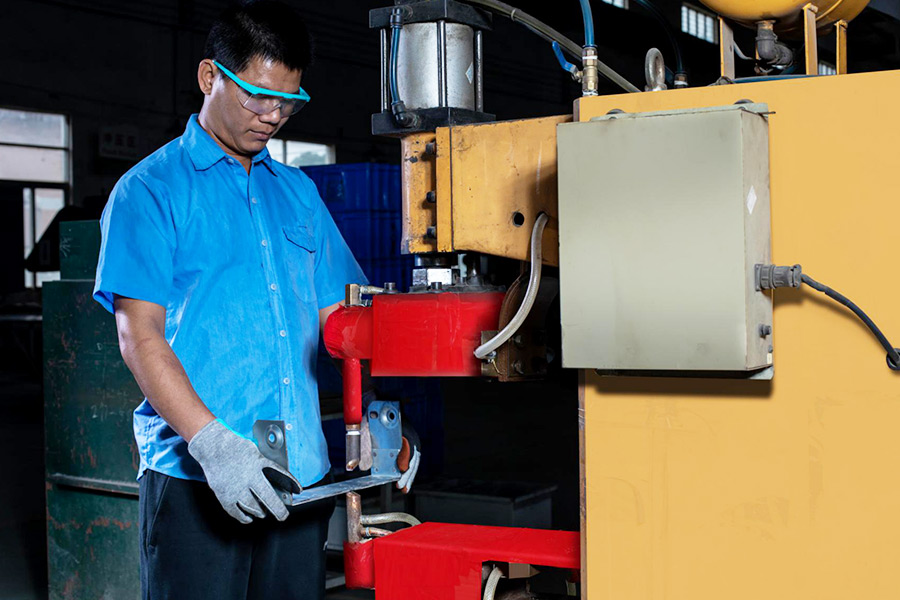

Soldagem por ponto de resistência

As armas servo-elétricas aplicam 10 a 20ka de corrente para pulsos de 0,1s, criando soldas de aço de 3 mm com resistência ao cisalhamento de 500N. Os sistemas de monitoramento em linha detectam 98% dos defeitos de solda instantaneamente.

4. Aplicações do setor

• Automotivo: a Tesla's GigaPress usa unidades de estampagem de 12.000 toneladas para painéis de corpo de alumínio de 2 mm

• Aeroespacial: os painéis da fuselagem Airbus A350 são soldados a laser com tolerância de sobreposição de 0,3 mm

• Eletrônica de consumo: os gabinetes de alumínio CNC da Apple alcançam a planicidade de 0,05 mm

5. Tendências futuras

A otimização do processo movida a IA reduz o desperdício de material em 15%, enquanto a formação de assistência aditiva combina impressão 3D com flexão tradicional para geometrias complexas.

Conclusão

Do antigo ferreiro à fabricação inteligente, a fabricação de chapa de chapa continua evoluindo através da inovação tecnológica. À medida que a automação e a ciência do material avançam, esse ofício permanece essencial na construção de nosso futuro tecnológico.
